煤泥烘干機各個主要組成部件
客戶在選擇煤泥烘干機的過程中,需要考慮的是整個干燥流程,不僅僅是一個烘干主機。任何物料的干燥系統都是由它的干燥主機和附屬設備組成的,因此零部件的選用及配置狀況,都是我們需要關心的。
詳解煤泥烘干機主要組成部件及用途

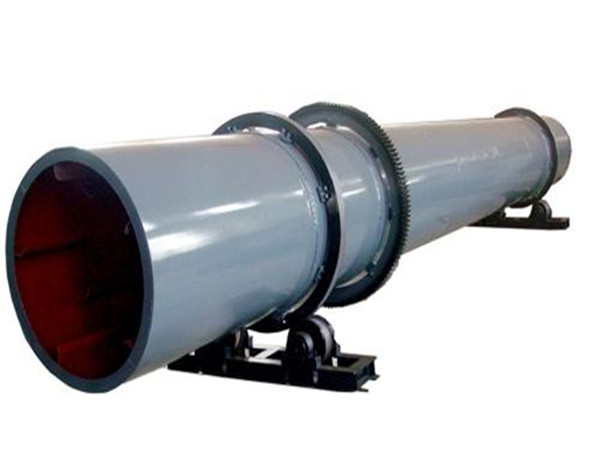

1、煤泥烘干機主機
烘干機主體材質采用Q345R板材,由于工藝的要求所用鋼板 具有良好的冷彎和焊接性能,良好的塑性和韌性,高溫短時強度或長期強度性能。
2、托 輥
每臺烘干設備上有4個托輥,主要作用在于配合輥圈,讓主體運轉時減輕阻力,緩解齒輪、齒圈的壓力。
3、托輥底座
作為烘干設備主要受力部分,所承受的壓力非常巨大,一般選用國標45#槽鋼,可以使底座上方的托輥和筒體更穩定。
4、軸承
一般滾筒烘干設備采用的是圓柱調心滾子軸承,穩定性好。
5、主動軸
傳動座的主要部件,此部件需高韌性。
6、被動軸
托輥部分的主要部件,此部件需高韌性。
7、傳動底座
主要是托起電機、減速機、小齒輪等部件的部件。
8、輥圈
主要作用是讓煤泥烘干機主體運轉時減輕阻力,緩解齒輪、齒圈的壓力。
9、輥圈墊塊
主要是調整煤泥烘干機輥圈和主體的同心度和偏差,具體大小要根據煤泥烘干機的重量計算承載。
10、彈簧板
采用65Mn彈簧鋼板。
11、聯軸器
為了保證煤泥烘干機的正常運轉,減少電機和減速機的故障率。
12、大齒圈
齒底一般保持在齒的1.5-2倍左右,具體模數需要根據煤泥烘干機的主體重量和所需要烘干的物料比重來進行計算,這樣才可以保證煤泥烘干機的 運轉,避免出現斷齒或斷裂等現象。
14、減速機
可 快速的完成滾筒烘干設備工作任務。
15、三相異步電動機
轉速在1400-1480轉/分鐘。
16、包箍
主要作用是使輥圈產生的力量平均傳達到煤泥烘干機主體上的一個部件。
