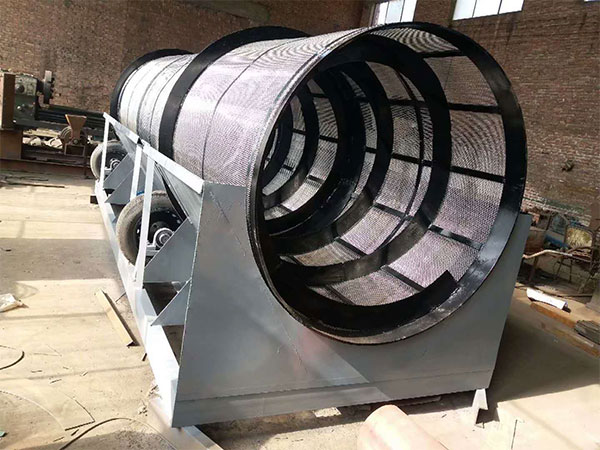

無軸滾筒篩簡介
無軸滾筒篩傳動方式分為鏈條式、齒輪式傳動, 傳統的方式為鏈條式,由于鏈條傳動方式扭矩較大對托輥的磨損比較大現在已使用不常見了,這種方式在制做的同時前、后筒圈為實心制作大大增加了制作成本,而齒輪傳動為目前 為實用的傳動方式。無軸滾筒篩是利用滾筒邊緣筒齒捏合產生的慣性力得到的篩分目的,而大部分重力由底部托滾支撐,所以托滾的表面處理是很重要的環節,通常采用復膠方式減小噪音,有些在制作時并沒有使用橡膠處理,而是直接使用鋼輪硬面帶動滾筒運轉,這樣會使設備的噪音增大,而且對滾筒的使用壽命會有所降低的。
無軸滾筒篩結構組成
無軸滾筒篩主要由電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。整體與地平面成傾斜狀態,外部被密封隔離罩所密封(可選密封),以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉,物料自上而下通過篩分筒得到分離,細料從篩分筒前端下部排出,粗料從篩分筒下端尾部排出。
無軸滾筒篩工作原理
無軸滾筒篩是以傾斜的方式安裝在機架上的,電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒后端底部的出料口排出,不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。滾筒篩沙機、滾筒篩分機與滾筒篩的原理構造幾乎相同,是人們對它的認識和叫法上存在差異。
無軸滾筒篩性能特點
1、滾筒篩分機采用滾動輸送原理,摩擦系數小,磨損輕,篩孔不易堵塞。
2、滾筒支承采用整體通軸結構,運行平穩,不振動,噪聲低。
3、內部滾筒篩網配件采用分體設計,結構簡單,更換維修快捷方便。
4、滾筒體采用有效的全密封結構,不揚塵,不污染。
5、運行安全可靠,采用減速傳動,傳動效率高,配帶功率小,能耗低,節能效果明顯。
6、可按客戶要求采用不同篩網材質,篩孔尺寸,篩分效率高,使用壽命長,維護成本低 。
